Diese Kurzbeschreibung dient für die Teilnehmer zur Vorbereitung auf die Lasercutter-Einweisung und als späteres Nachschlagewerk.

Wo herunterladen?

Die Software "LaserWork" ist genau für unsere Maschine parametrisiert (z. B. Tischgröße, Geschwindigkeiten etc. sind fest in der Software eingestellt). Deshalb bitte nicht irgendwo eine LaserWork/Ruida-Software herunterladen, sondern nur unsere verwenden!
Die Software liegt auf dem internen Netzlaufwerk: \\192.168.0.43\laser\software\
Hinweis: dieser Link ist nur aus dem Attraktor-Netzwerk zu erreichen.


(System-)Voraussetzungen

  • Laptop mit Windows (eine VM reicht aus)
  • CAD-Grundkenntnisse und die Fähigkeit, DXF-Dateien herzustellen


Vorbereitung

 Installation LaserWork6 (1)
 Installation LaserWork6 (2)
  1. Installation der Software (s. rechts)
    • Installiere auf deinem Windows bitte die Software LaserWork6 mit dem Profil für unsere Maschine (siehe unter "Wo herunterladen?"), die zum Generieren der Dateien nötig ist.
  2. Vorbereiten einer Datei (optional)
    • Am Ende des Workshops kannst du selbst deinen ersten Gegenstand lasern. Wenn du möchtest, kannst du dafür eine DXF-Datei vorbereiten. Die Laser-Zeit deines Projektes sollte natürlich im Rahmen bleiben. Wenn du zum Workshop nichts vorbereitet hast, hast du vor Ort genug Zeit, um eine kleine Datei herzustellen.


Grundeinstellungen

Es gibt einige Grundeinstellungen, die nach der Installation konfiguriert werden sollten.

  • Travel Moves einschalten (Edit -> Show Path)

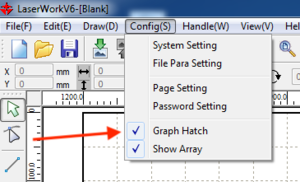

  • Füllung für Scan-Modus einschalten (Config -> Graph Hatch)

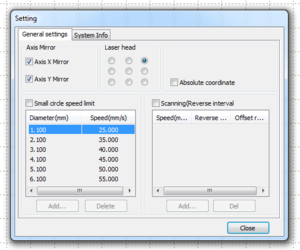

  • Ursprung einstellen (Config -> System Setting -> Laser Head)


Import

File -> Import

Dateitypen:

  • DXF - bei uns am meisten verwendet
  • SVG - muss vorher als dxf exportiert werden.
  • Pixelgrafiken (wie z.B. JPG, BMP, GIF,...) können nur zum Gravieren benutzt werden.
  • AI (Adobe Illustrator)
  • HPGL

Tipp: Bei mehreren Import-Dateien direkt nach dem Import Gruppe erstellen. Das erleichtert das Verschieben, ohne dass versehentlich einzelne Pfade verschoben werden.


Datenqualität

Bei schlechter Datenqualität werden unter Umständen Schnitte doppelt gelasert oder die Maschine fährt merkwürdige Fahrwege.

  • doppelte Geometrien vermeiden. Export kontrollieren!
    • doppeltes Lasern
    • Schlechte oder unbrauchbare Schnitte.
  • nicht geschlossene Polygone vermeiden. Besonders wenn diese mittels SCAN gelasert werden sollen.
    • schlechte Schnitte
    • merkwürdige Fahrwege
  • DXF-Spezialitäten wie Blocks, LWPolyLine und Ellipse werden von LaserWork nicht unterstützt. Man kann versuchen die DXF-Datei mit dem DXF-Sanitizer zu "reparieren". Man findet die Software hier: DXF-Sanitizer.


Data Check

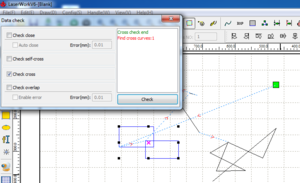

Check Cross: Überlappende Pfade wurden markiert

Nach dem Import mit der "Data Check"-Funktion nach Fehlern suchen

  • Alles markieren
  • Handle -> Data Check
  • Gewünschte Checks auswählen
  • Check
  • -> Problematische Pfade werden markiert


Layer

Der Begriff "Layer" ist irreführend. Schnitt-Parameter lassen sich unterschiedlichen Farben zuordnen. DXF-Layer in der importierten Datei werden ignoriert, Farben können dort aber angegeben werden und werden übernommen. Max. 64 Farben sind möglich.

Farben können auch manuell in der Software festgelegt werden: Pfad markieren und in der Leiste unten die Farbe auswählen. Rechts unter "Layers" taucht ein neuer Parameter-Satz auf.

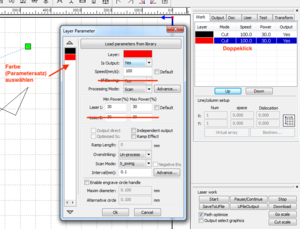

Layer-Parameter

Layer parameter
  • Is Output: Hiermit kann man einzelne Layer/Farben unterdrücken
  • Speed: Die Geschwindigkeit in mm/s (s. Lasercutter#Schnittparameter)
    • Max. 400 mm/s
  • Power
    • Max Power: Normale Leistung
    • Min Power: Auf diese Leistung wird bei langsamen Fahrten (z. B. in Ecken) reduziert
    • mindestens 8% (darunter geht die Röhre nicht an)
  • Processing Mode
    • Cut: Normales Schneiden
    • Scan: Gravieren (Schraffur innerhalb von geschlossenen Pfaden)
    • Dot: Punktieren entlang des Pfades (für Knickkanten in Papier o. Ä.)

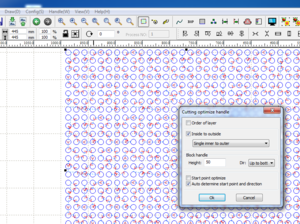

Cut Optimize

  • Handle -> Cut Optimize
  • Order of Layer: Die Farben werden in der Reihenfolge der Layer-Liste gelasert
  • Inside to outside: Von innen nach außen lasern (sinnvoll vor allem bei Ausschnitten, die herunterfallen können)

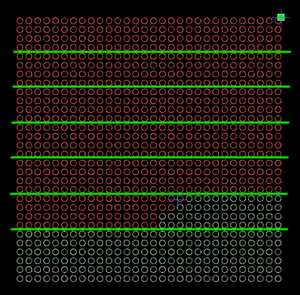

  • Block Handle: Optimierung passiert streifenweise (s. 2. Bild). Die Höhe kann hier eingestellt werden
    • Die Block Handle Height sollte größer als die Objekthöhe wählen.
  • Laserwork-cutoptimize1.png
  • Laserwork-cutoptimize2.png


Originaldokumentation

Wenn du tiefer in die Software einsteigen möchtest, findest du das Handbuch und weitere Doku auf der Seite Lasercutter.


Bekannte Probleme

Kleine Geometrien werden beim Import zerstört

Strukturen dürfen nicht zu klein sein, weil Rundungsfehler möglicherweise die Datei zerstören können. Bei sehr feinen Strukturen größer importieren und dann klein skalieren. Auch aufpassen bei mm/inch-Umrechnung. Nicht klein importieren und dann hochskalieren!


Abbruch bei sehr aufwändigen Dateien

Bei sehr aufwändigen Dateien kann es passieren, dass die Maschine mitten im Programm stoppt (die grüne Status-LED leuchtet weiter). In dem Fall das Programm auf die Maschine laden und von der Maschine aus starten. In der Software Download, dann auf der Maschine Datei über das File-Menü auswählen und über "Start/Pause" starten.

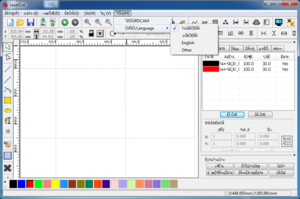

Sprache ändert sich nach Absturz

Auf Englisch zurückstellen: Help(H) -> Language -> English

Die Software stürzt manchmal ab. Dabei ändert sich hin und wieder die Sprache auf Chinesisch.


"Go Scale" berücksichtigt auch ausgeschaltete Layer

"Go Scale" fährt normalerweise die Bounding Box des Programms ab. Dabei werden allerdings auch die ausgeschalteten Layer berücksichtigt (die mit "Is Output" = No).


Gravieren bricht ab

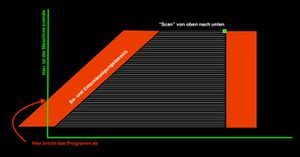

Abbruch des Programms im Scan-Modus, wenn zu nah am Maschinen-Rand

Der Scan-Modus benötigt einen gewissen Bereich zum Beschleunigen und bremsen (im Bild rot). Wenn das Werkstück zu nah am Rand der Maschine (grün) positioniert wird und nicht mehr ausreichend Platz zum Beschleunigen zur Verfügung steht, startet das Programm zwar, bricht dann aber ab, sobald das Problem auftritt.


Frame Slop Error

Der Laser müsste außerhalb des Arbeitsbereiches fahren. Deshalb bricht das Programm direkt beim Start mit der Fehlermeldung "Frame Slop Error" ab.
